Stroj za oblikovanje valjaka s uspravnim nosačima: komponente, profili i vodič za kupnju

Što je an Stroj za oblikovanje valjaka s uspravnim nosačima ?

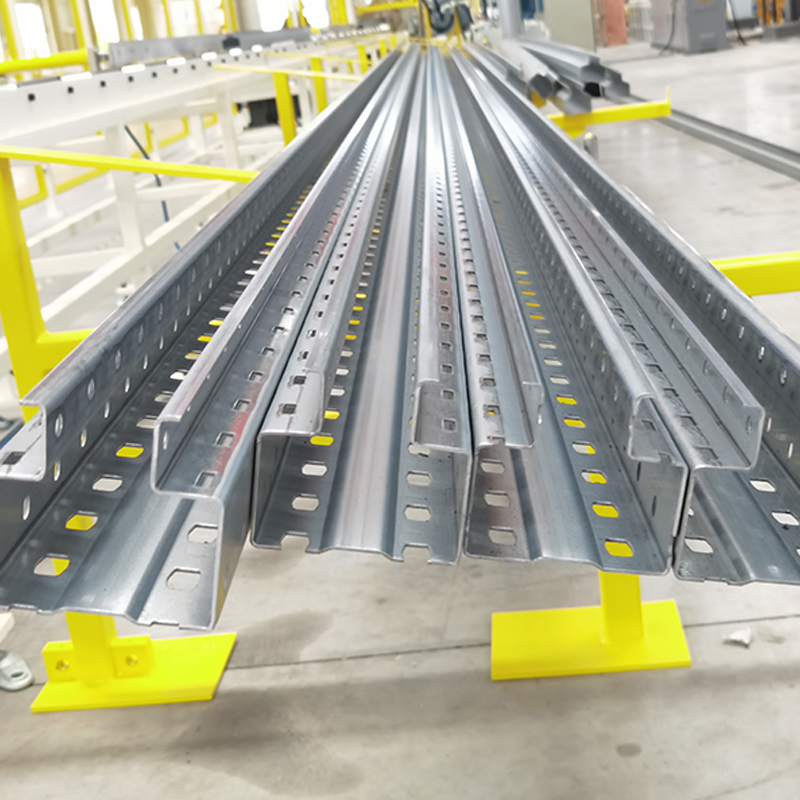

Stroj za valjanje uspravnih regala je sustav za hladno valjanje dizajniran posebno za proizvodnju vertikalnih profila stupova koji se koriste u regalima za palete, sustavima polica i industrijskim skladišnim strukturama. Ovi uspravni stupovi - tipično profili C-presjeka, otvorenog ili kutijastog presjeka s izbušenim kapljastim ili okruglim uzorcima rupa u pravilnim razmacima - strukturalna su okosnica svakog sustava regala u skladištu ili distribucijskom centru. O njihovoj proizvodnji s dosljednom geometrijom, preciznim razmakom između rupa i ispravnom debljinom materijala ne može se pregovarati: jedan uspravni stup izvan tolerancije ugrožava nosivost čitavog regala.

Za razliku od linija za oblikovanje valjaka opće namjene, stroj s uspravnim policama integrira se stanice za prethodno ili naknadno probijanje izravno u slijed oblikovanja , osiguravajući da su utori u obliku suze, okrugle rupe i otvori za pričvršćivanje koji prihvaćaju konektore greda i komponente ukrućenja utisnuti u točnim razmacima duž cijele duljine svakog proizvedenog uspravnog stupca. Kombinacija oblikovanja i probijanja u jednom prolazu eliminira sekundarne operacije, smanjuje štetu pri rukovanju i postiže stope protoka koje zasebne operacije ne mogu dostići.

Ključne komponente linije za oblikovanje valjaka s uspravnim regalima

Potpuna uspravna linija za oblikovanje valjaka niz je integriranih stanica, od kojih svaka obavlja specifičnu funkciju u transformaciji materijala od namotane trake do gotovog profila stupa. Razumijevanje uloge svake stanice pojašnjava gdje je kvaliteta ugrađena—a gdje može biti ugrožena nedovoljnim specifikacijama.

Uređaj za razmotavanje i ravnanje

Zavojnica od pocinčane ili prethodno obojane čelične trake (obično debljine 1,5–3,0 mm, širine 100–200 mm) montirana je na hidraulički uređaj za odmotavanje koji kontrolira napetost trake tijekom cijele vožnje. Motorizirani uređaj za ravnanje s višestrukim valjcima uklanja zavojnice - zakrivljenost izazvanu namotavanjem - prije nego što traka uđe u stanice za oblikovanje. Neadekvatno ravnanje u ovoj fazi unosi luk i uvijanje u gotovi profil koji se ne može ispraviti nizvodno bez odstranjivanja sekcije.

Preša za prethodno bušenje

U većini linija uspravnih regala, utori u obliku suze i pomoćne rupe se buše prije oblikovanja, a ne nakon toga, jer je ravnu traku daleko lakše precizno probušiti nego oblikovani C-presjek. Preša za prethodno bušenje koristi servo pogon ili hidraulički set matrica s probijačima od kaljenog alatnog čelika postavljenim tako da proizvedu točan uzorak rupa određen dizajnom stalka. Preciznost koraka probijanja—obično potrebna unutar ±0,5 mm preko uspravne duljine od 2400 mm—kontrolirana je servo sustavom uvlačenja koji indeksira traku prema programiranom razmaku rupa prije svakog pritiska preše.

Mlin za oblikovanje valjaka

Mlin za oblikovanje je jezgra stroja, koji se sastoji od niza uparenih gornjih i donjih alatnih stanica postavljenih na kruto postolje mlina. Svaka stanica postupno savija traku kroz mali kutni korak—obično 10-20° po prolazu—dok se ne postigne konačna geometrija profila. Uspravni profili regala zahtijevaju 12 do 22 stanice za formiranje ovisno o složenosti profila, debljini materijala i stupnju otvrdnjavanja kojem čelik prolazi tijekom oblikovanja. Valjani alat proizveden je od alatnog čelika GCr15 ili D2, kaljenog na HRC 58–62 i brušenog na niske tolerancije kako bi se održala konzistentnost profila tijekom milijuna metara proizvodnje.

Stanica za probijanje ili urezivanje nakon oblikovanja

Neki uspravni dizajni zahtijevaju dodatne operacije probijanja nakon oblikovanja—urezivanje na kraju za pričvršćivanje temeljne ploče, sekundarne uzorke rupa u mreži ili utiskivanje za identifikaciju marke. Ove se operacije izvode u sekundarnoj preši za bušenje koja se nalazi neposredno nakon izlaza iz mlina za oblikovanje, dok je profil još uvijek podržan sustavom vođenja linije, sprječavajući izobličenje do kojeg bi došlo ako bi se oblikovani dio uklonio i ponovno stavio u zasebnu prešu.

Rezanje letećim škarama ili hladnom pilom

Gotov profil reže se na željenu duljinu ili letećim škarama (koje režu dok se kreću brzinom linije, omogućujući visoku propusnost bez zaustavljanja procesa oblikovanja) ili hladnom pilom (koja proizvodi čišći rez bez rubova, ali zahtijeva usporavanje linije za svaki ciklus rezanja). Uobičajene su uspravne duljine od 2400–6000 mm; ponovljivost duljine od ±2 mm standardno je očekivanje za usklađenost proizvodnje regala.

PLC sustav upravljanja i HMI

Modernim uspravnim linijama regala upravlja PLC (obično Siemens S7 ili Mitsubishi Q-serija) s HMI zaslonom osjetljivim na dodir koji pohranjuje recepte proizvoda - korak probijanja, uzorak rupa, duljinu rezanja i parametre brzine linije - za svaki uspravni SKU u asortimanu proizvoda. Rad temeljen na receptima smanjuje vrijeme prijelaza na minute za varijante profila na istom skupu alata i pohranjuje broj proizvodnje, zapisnike grešaka i podatke o kvaliteti u svrhu sljedivosti.

Proizvedene vrste profila i specifikacije materijala

Strojevi za oblikovanje valjka s uspravnim zupčanicima izgrađeni su oko posebnih setova alata za profil. Najčešći uspravni profili u globalnoj proizvodnji regala su:

Ulazni materijal je najčešće S350GD ili S420GD vruće pocinčani čelični svitak prema EN 10346, s premazom cinka klase Z275 (275 g/m² ukupno obje strane). Vrste čelika visoke razgradnje dopuštaju tanje specifikacije za postizanje ekvivalentne nosivosti, smanjujući trošak materijala po metru proizvedenog uspravnog stupca—značajan čimbenik u količinama proizvodnje tipičnim za proizvođače regala.

Brzina proizvodnje, promjena i planiranje proizvodnje

Brzina linije za oblikovanje valjaka s uspravnim policama prvenstveno je određena brzinom hoda preše prije probijanja, a ne kapacitetom mlina za oblikovanje. Tipični proizvodni parametri za dobro specificiranu liniju uspravnih regala su:

• Brzina linije oblikovanja: 15–40 m/min ovisno o složenosti profila i gustoći probijanja
• Neto izlaz: 800–2500 metara gotovog uspravnog stupca po smjeni (8 sati), uzimajući u obzir izmjene zavojnica, izmjene recepata i planirana zaustavljanja
• Vrijeme promjene profila: 2–4 sata za promjenu kompleta alata (različita širina profila ili debljina); manje od 10 minuta za promjenu recepta unutar istog seta alata (različita duljina ili korak)
• Vijek trajanja alata: 3–8 milijuna metara po kompletu alata za rolu prije ponovnog brušenja, ovisno o tvrdoći materijala i abrazivnosti cinčanog premaza

Za proizvođače koji proizvode više uspravnih SKU-ova, sustav kazeta s alatima za brzu izmjenu—gdje je cijeli set valjaka za oblikovanje unaprijed sastavljen na uklonjivu kasetu i zamjenjuje se kao jedinica—može smanjiti promjenu profila na manje od 30 minuta, značajno poboljšavajući iskorištenost opreme u rasporedima proizvodnje mješovitih proizvoda.

Kontrola kvalitete i sukladnost za proizvodnju uspravnih polica

Nosači paletnih regala strukturne su komponente pokrivene međunarodnim sigurnosnim standardima. Kvaliteta proizvodnje mora biti dokazano kontrolirana i dokumentirana kako bi zadovoljila ove zahtjeve:

• EN 15512 (Europa) i RMI ANSI MH16.1 (Sjeverna Amerika) upravlja strukturnim dizajnom i zahtjevima za ispitivanje podesivih paletnih regala. Proizvođači uspravnih nosača moraju testiranjem dokazati da njihovi profili postižu vrijednosti nazivnog modula presjeka, momenta tromosti i otpora na izvijanje koji se koriste u izračunima dizajna regala.
• Tolerancija položaja rupe: Položaj utora u obliku suze mora se održavati unutar ±0,5 mm od nominalnog koraka kako bi se osiguralo uključivanje konektora grede na različitim visinama stalka i iz različitih proizvodnih serija. To zahtijeva redovito mjerenje u procesu korištenjem predložaka za provjeru uspona u odnosu na referentne standarde.
• Provjera dimenzija profila: Mjerenja širine, dubine, kuta prirubnice i nagiba/uvijanja trebaju se provesti na početku svakog namotaja i najmanje svakih 500 metara proizvodnje, a rezultati se bilježe prema granicama tolerancije definiranim u specifikaciji proizvodnje proizvoda.
• Sljedivost materijala: Svaka proizvodna serija trebala bi biti sljediva do ulaznog certifikata o čeličnom kolutu, što bi omogućilo istraživanje bilo kakvih grešaka na terenu i demonstriranje dužne pažnje krajnjim kupcima i regulatornim tijelima.

Određivanje stroja za oblikovanje valjaka s uspravnim policama: ključna pitanja koja treba postaviti

Odabir uspravnog stroja za oblikovanje valjaka kapitalna je investicija obično u rasponu od 150 000 USD do 600 000 USD ovisno o razini automatizacije, kapacitetu probijanja i specifikaciji upravljanja. Sljedeća pitanja razlikuju ozbiljne dobavljače od onih koji nude naizgled sličnu, ali nedovoljno razrađenu opremu:

• Koja je tonaža preše za bušenje, a koja je maksimalna površina za istovremeno bušenje? Gusti uzorci u obliku suze zahtijevaju veću tonažu nego što to nominalni kapacitet preše može sugerirati kada svi udarci pucaju istovremeno.
• Koji je materijal i tvrdoća alata za valjke standardni i koji je zajamčeni vijek trajanja? Renomirani proizvođač će navesti minimalnu brojku u metrima po ponovnom brušenju i poduprijeti je jamstvenim rokom.
• Koje marke PLC-a i HMI-a se koriste i jesu li lokalni servis i rezervni dijelovi dostupni u vašoj zemlji? Liniju kojom upravlja nepoznata domaća marka PLC-a može biti teško i skupo održavati izvan domaćeg tržišta proizvođača.
• Može li se pokazati da linija radi na vašem specifičnom profilu nazivnom brzinom prije prihvaćanja? Svaki ugledni proizvođač strojeva prihvatit će tvorničko ispitivanje prihvatljivosti (FAT) prema dogovorenim kriterijima kvalitete i brzine kao uvjet plaćanja.
• Koja je podrška pri puštanju u pogon, obuka operatera i paket rezervnih dijelova uključeni? Linija za oblikovanje valjaka koja stigne bez odgovarajuće podrške pri puštanju u pogon i kompleta rezervnih dijelova za prvu godinu koštat će znatno više u izgubljenoj proizvodnji od razlike između proračuna i dobro podržane kupnje stroja.

Stroj za valjanje s uspravnim stalcima u konačnici je dobar samo onoliko koliko je dobar koliko i konzistentnost profila koje proizvodi uz stalne stope proizvodnje. Strogo specificiranje u odnosu na toleranciju dimenzija, dugovječnost alata i standarde sustava upravljanja - umjesto samo na temelju nabavne cijene - najvažnija je odluka koju proizvođač regala donosi pri postavljanju ili nadogradnji proizvodne linije.
