Stroj za oblikovanje valjaka limova: kako radi, vrste i vodič za kupnju

Što je metalni lim Stroj za oblikovanje valjaka ?

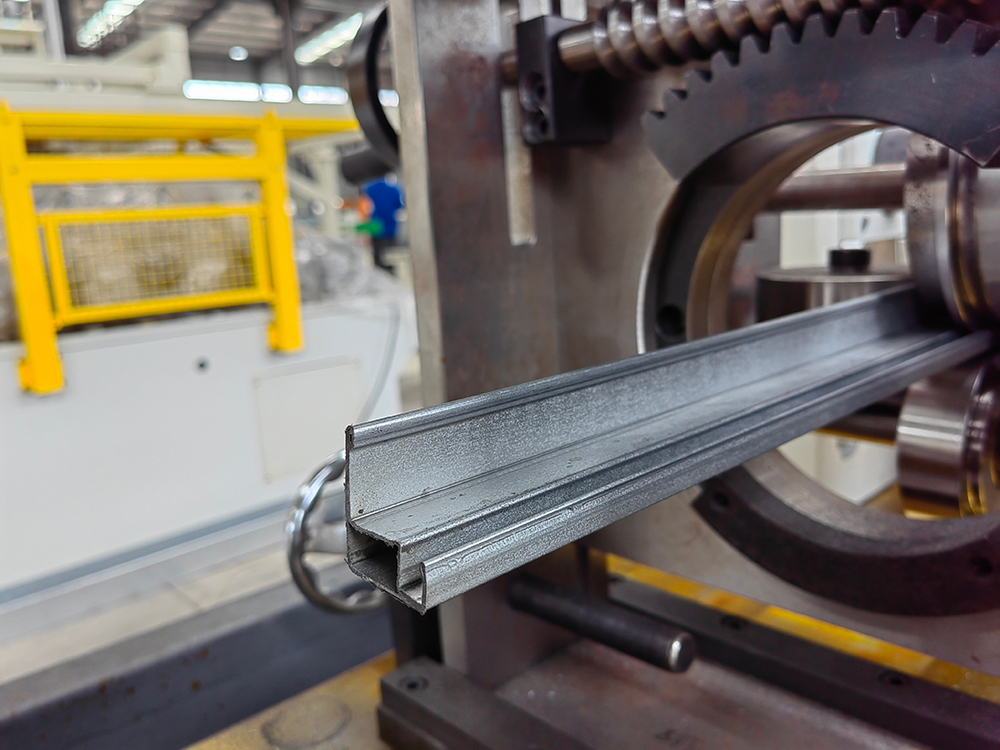

Stroj za valjanje metalnog lima kontinuirani je sustav hladnog oblikovanja koji postupno oblikuje ravnu metalnu zavojnicu u određeni profil poprečnog presjeka prolaskom kroz niz uparenih valjkastih stanica. Svaka stanica postupno savija metalnu traku - obično za nekoliko stupnjeva po prolazu - dok se ne postigne željena geometrija na izlaznom kraju stroja. Proces ne zahtijeva zagrijavanje, u potpunosti se oslanja na mehanička svojstva metala i preciznost alata za proizvodnju dosljednih, dimenzionalno točnih profila velikom brzinom.

Valjanje je jedan od najučinkovitijih dostupnih postupaka obrade metala za proizvodnju dugih, jednolikih profila u velikim količinama. Jedna proizvodna linija može obraditi 10 do 100 metara gotovog profila u minuti , ovisno o debljini materijala, složenosti profila i načinu rezanja. Budući da je proces kontinuiran, a alat fiksan, konzistentnost dimenzija je izuzetno visoka — profilni presjeci se održavaju uz uske tolerancije u nizovima od tisuća metara uz minimalnu intervenciju operatera.

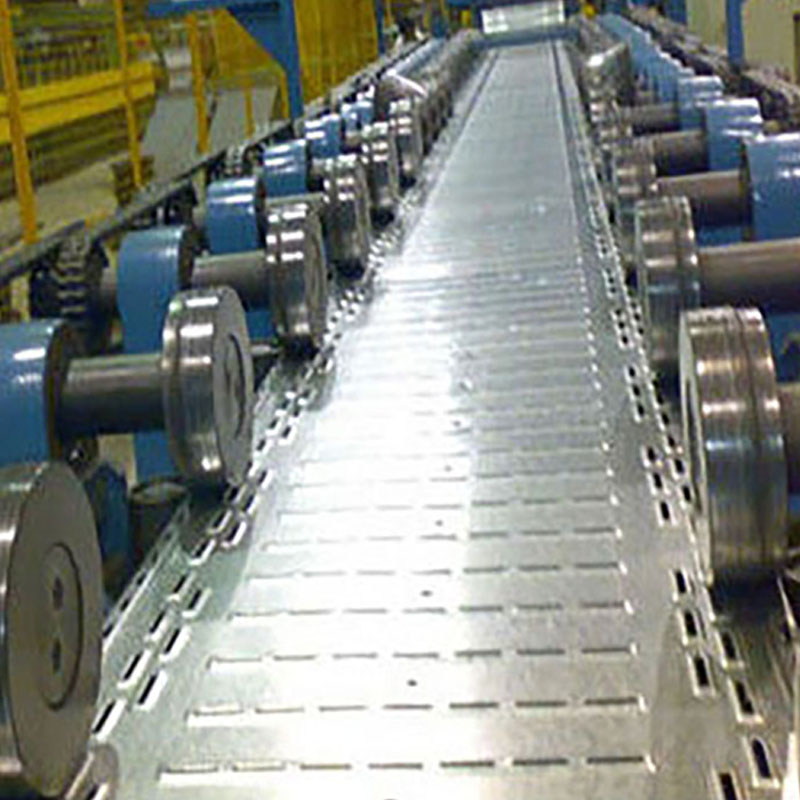

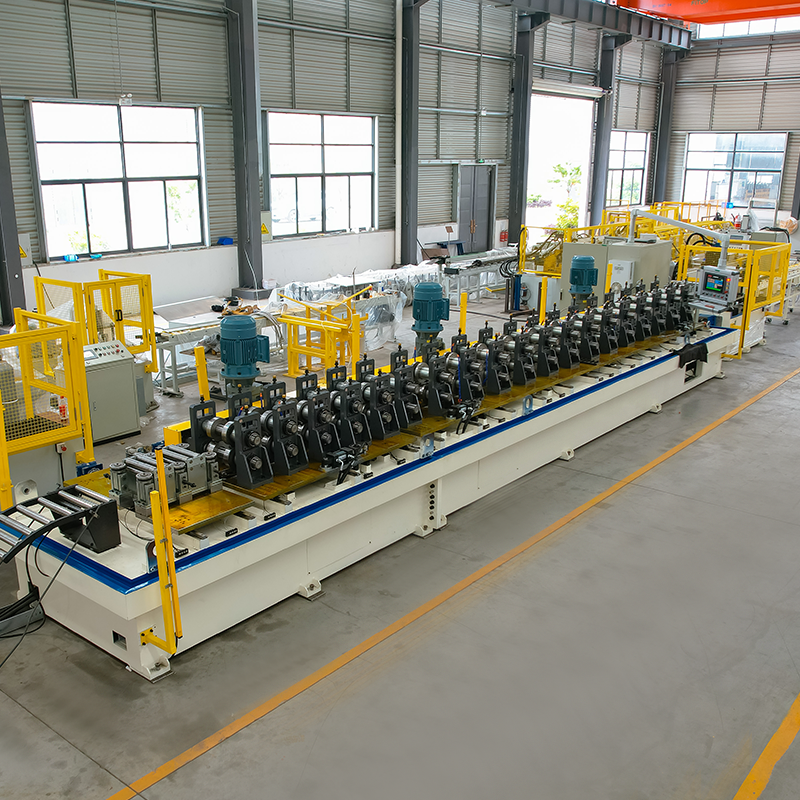

Strojevi za valjanje metalnih limova koriste se za proizvodnju strukturnih dijelova, ploča za krovove i obloge, okvira za vrata i prozore, komponenti regala i polica, automobilskih dijelova, šina za montažu solarnih panela, nosača kabela i stotina drugih profila u građevinarstvu, proizvodnji i infrastrukturnim industrijama diljem svijeta.

Kako radi stroj za oblikovanje valjaka: postupak korak po korak

Razumijevanje procesa oblikovanja valjaka pomaže u odabiru prave konfiguracije stroja i alata za određenu primjenu. Kompletna proizvodna linija sastoji se od nekoliko integriranih stanica koje odvode metal od sirovog namotaja do gotovog profila izrezanog na duljinu.

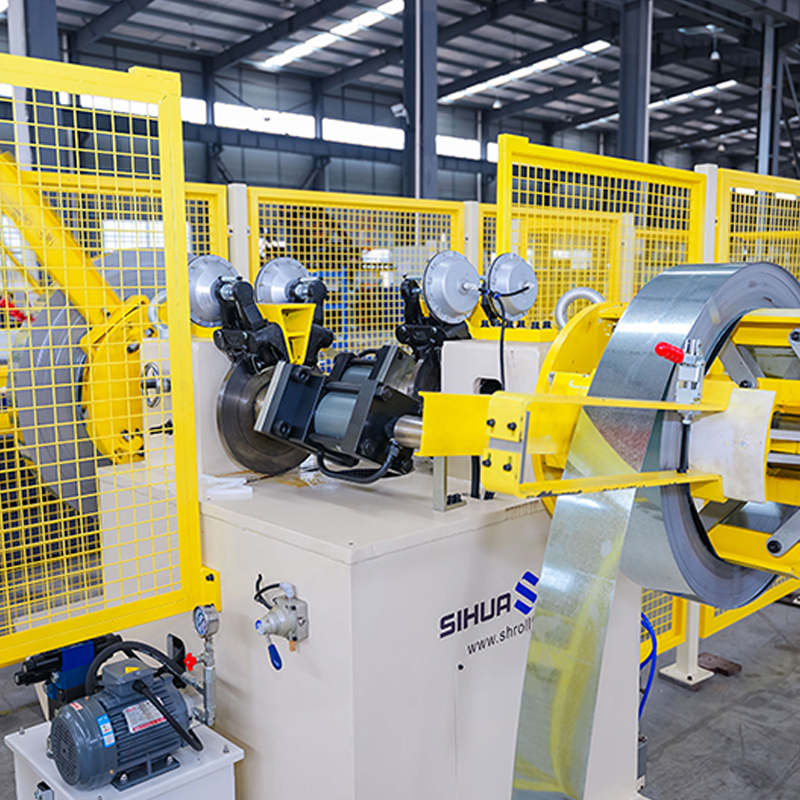

1. Odmatač

Proces počinje na razmotavaču, koji drži i hrani metalnu zavojnicu. Trn se širi unutar jezgre zavojnice kako bi je sigurno uhvatio, a odmotavač se okreće kako bi isplaćivao traku kontroliranom brzinom. Uređaji za odmotavanje ocjenjuju se prema kapacitetu težine zavojnica — obično 3 do 15 tona za industrijske konopce — i mogu biti motorizirani (pogonski uređaj za odmotavanje) ili pasivni, gdje napetost trake s linije za oblikovanje pokreće odmotavanje.

2. Ravnalica / Izravnavač

Namotani metal ima zaostalu zakrivljenost (sklop zavojnice) i može nositi nedostatke samostrela ili rubnog vala iz procesa namotavanja. Viševaljni uređaj za ravnanje uklanja te nedostatke ravnosti prije početka oblikovanja — što je ključno za postizanje dosljedne geometrije profila, posebno kod oblikovanja krovnih ploča u rolama gdje ravnost panela izravno utječe na otpornost na vremenske uvjete i vizualni izgled.

3. Preša za prethodno bušenje (nije obavezno)

Mnoge linije za oblikovanje valjaka uključuju prešu za bušenje sa servo pogonom prije stanica za oblikovanje kako bi se dodale rupe, prorezi ili izbočine na ravnu traku dok joj je još uvijek lako pristupiti. Prethodno probijanje je bolje od probijanja nakon oblikovanja za značajke koje moraju biti precizno locirane u odnosu na oblikovanu geometriju.

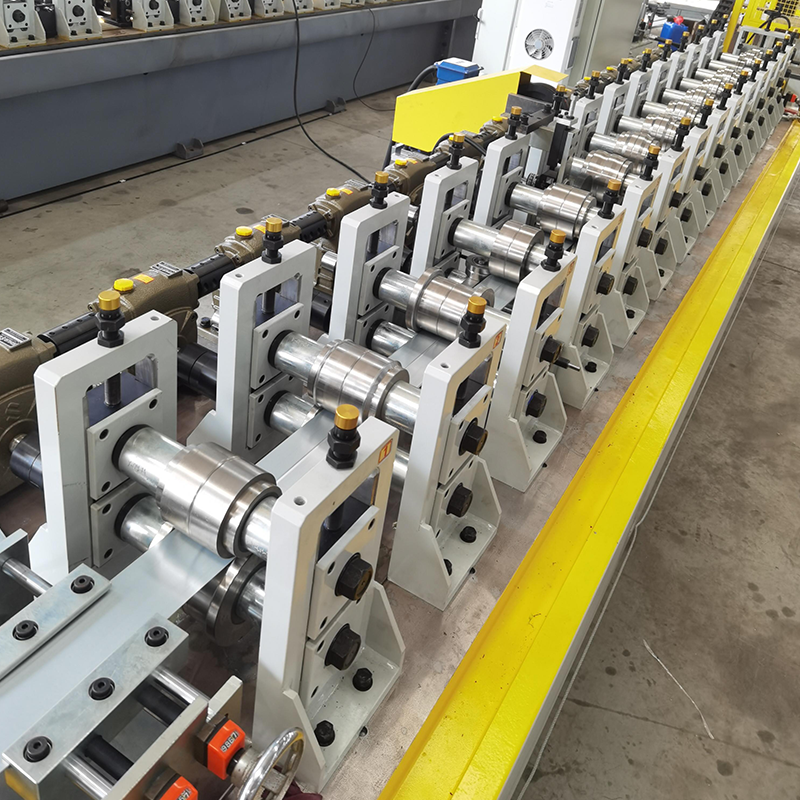

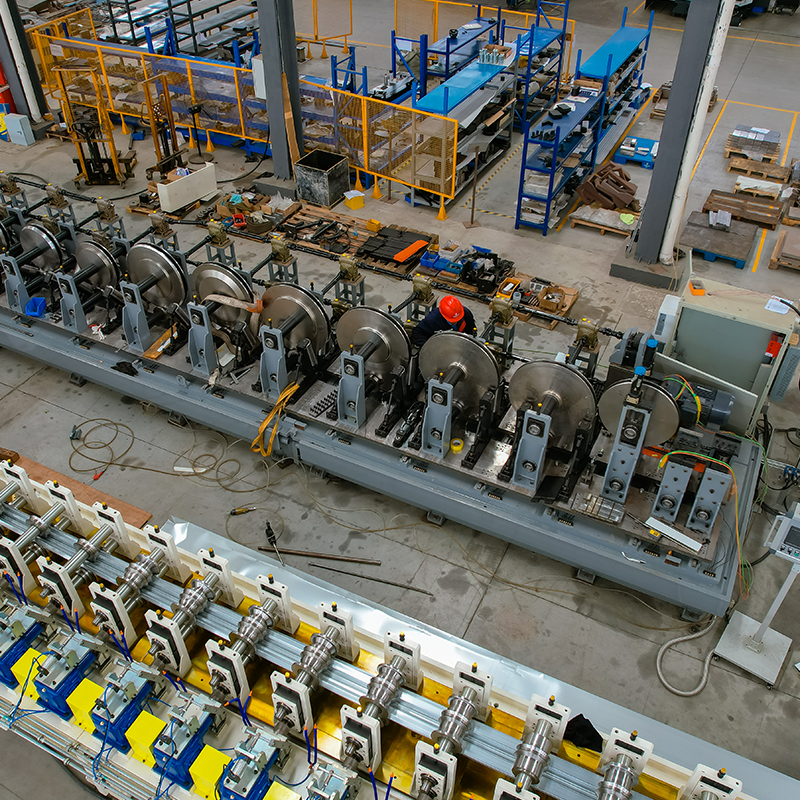

4. Stanice za oblikovanje valjaka

Jezgra stroja je mlin za oblikovanje valjaka — linearni niz postolja za oblikovanje, od kojih svaki sadrži par precizno obrađenih valjaka postavljenih na vodoravne osovine. Gornji i donji valjci su profilirani kako bi odgovarali geometriji trake u toj specifičnoj fazi slijeda oblikovanja. Kako traka prolazi kroz svaku uzastopnu stanicu, poprečni presjek se postupno savija sve bliže svom konačnom obliku. Broj potrebnih stanica ovisi o složenosti profila, debljini materijala, granici tečenja i ukupnom kutu savijanja — jednostavni profili mogu zahtijevati samo 8 stanica, dok složeni arhitektonski dijelovi mogu zahtijevati 24 ili više.

5. Probijanje ili urezivanje nakon oblikovanja (izborno)

Značajke koje je lakše dodati nakon oblikovanja — kao što su krajnji zarezi, kutne kopče ili rupe na određenim položajima prirubnice — dodaju se na stanici za naknadno oblikovanje integriranoj u liniju, koju enkoder tempira da se aktivira na preciznim pozicijama trake.

6. Cut-Off sustav

Na izlaznom kraju linije, sustav rezanja razdvaja kontinuirani profil na pojedinačne duljine. Koriste se dvije glavne vrste: a flying cut-off die , koji ubrzava kako bi odgovarao brzini linije, reže, zatim se uvlači — omogućujući potpuno kontinuiranu proizvodnju bez zaustavljanja trake — i sustav stop-and-cut (pretrezanje), koji nakratko zaustavlja traku radi rezanja. Leteći sustavi prekida standard su na brzim prugama i onima koje proizvode duge ploče gdje bi zaustavljanje i ponovno pokretanje smanjilo propusnost i kvalitetu površine.

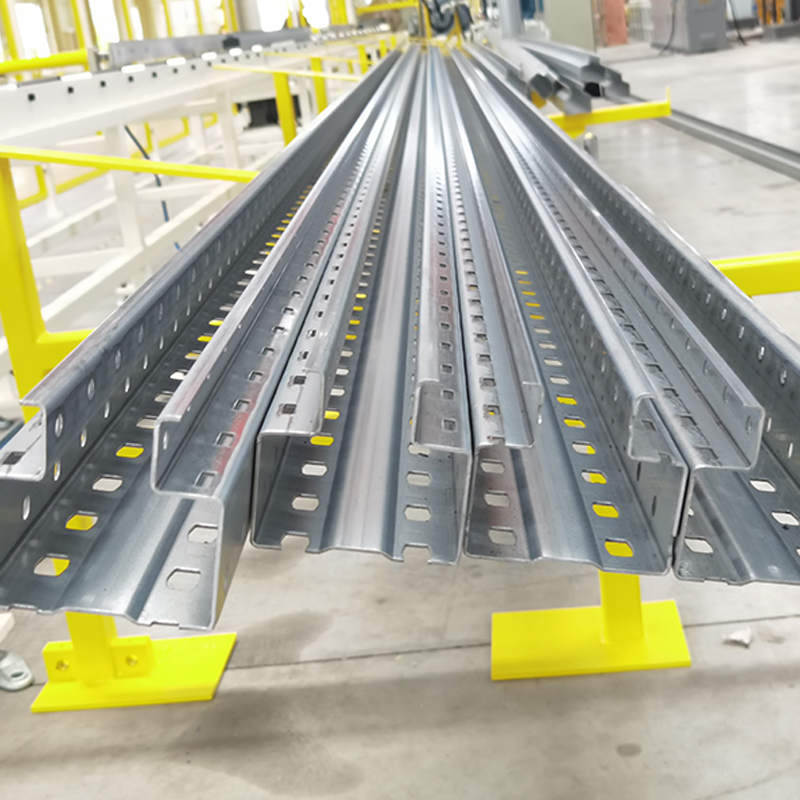

7. Run-out stol i slaganje

Gotovi profili izlaze na izlazni stol i skupljaju se ručno ili automatiziranim sustavima za slaganje. Krovni paneli i dugački strukturni dijelovi zahtijevaju pažljivo rukovanje kako bi se izbjegle površinske ogrebotine i izobličenje profila tijekom pripreme za slaganje i transport.

Strojevi za valjanje krovnih limova: Vrste i profili

Sektor krovišta i obloga jedno je od najvećih krajnjih tržišta za tehnologiju valjanja. A stroj za oblikovanje krovnih limova je posebno konfiguriran za proizvodnju profila za krovove i zidne obloge od prethodno obojenog ili pocinčanog čelika, aluminija ili bakrenog koluta. Ovi strojevi moraju proizvoditi ploče koje su ravne, dimenzionalno dosljedne i bez površinskih defekata u duljinama koje mogu doseći 12 metara ili više - zahtjevi koji postavljaju visoke zahtjeve za krutost stroja, poravnanje valjaka i rukovanje materijalom.

Strojevi za izradu valovitih krovnih ploča

Strojevi za izradu valovitih ploča proizvode klasični profil sinusoidnog vala koji se koristi u poljoprivrednim, industrijskim i stambenim krovovima. Valoviti uzorak je jedan od jednostavnijih geometrija za oblikovanje valjaka, koji zahtijeva relativno malo stanica, a ovi su strojevi među najrasprostranjenijim i najisplativijim strojevima na tržištu krovne opreme. Standardni valoviti profili proizvode se u čeličnim debljinama od 0,25 mm do 0,8 mm pri brzini linije od 25–45 m/min.

Strojevi za trapezoidne / IBR profile

Trapezoidni krovni profili — uključujući široko korištene IBR (Inverted Box Rib) i profile R-ploča — imaju ravne ploče i kutna rebra koja pružaju superiornu nosivost i odvodnju vode u usporedbi s valovitom pločom. Ovi su profili standardni u komercijalnim i industrijskim krovovima na većini tržišta. Složenija geometrija zahtijeva više stanica za oblikovanje od strojeva za valovitu ploču, a precizna geometrija rebara ključna je za ispravno spajanje panela pri ugradnji.

Strojevi za stojeće krovne ploče

Stojeći šav je vrhunski arhitektonski krovni sustav u kojem se ploče spajaju uzdignutim okomitim šavovima, potpuno eliminirajući izložene spojne elemente. Strojevi za valjanje sa stojećim šavovima proizvode ploče s okrenutim nogama koje se mehanički spajaju zajedno na krovu, stvarajući čist, vodootporan spoj. Ovi strojevi zahtijevaju vrlo visoku preciznost oblikovanja — geometrija šava mora biti točna kako bi mehanički alati za šivanje ispravno funkcionirali — i obično rade nižim brzinama od valovitih ili trapezoidnih linija. Linije stojećih šavova često su dizajnirane kao prijenosni sustavi ili sustavi za formiranje mjesta koji se mogu transportirati na gradilište i proizvoditi ploče točne potrebne duljine na licu mjesta, eliminirajući potrebu za rezanjem na terenu i smanjujući otpad.

Linije za sendvič panele

Linije sendvič panela kombiniraju dvije stanice za oblikovanje valjaka — jednu za vanjsku prednju stranu i jednu za unutarnju oblogu — s fazom ubrizgavanja jezgre ili laminacije između. Rezultat je kompozitna ploča s jezgrom od izolacijske pjene ili mineralne vune spojenom između dvije oblikovane metalne opne. Sendvič paneli se intenzivno koriste u hladnjačama, komercijalnoj gradnji i ovojnicama industrijskih zgrada gdje su toplinska izvedba i brzina ugradnje prioriteti.

Materijali obrađeni strojevima za valjanje limova

Strojevi za oblikovanje valjaka mogu obrađivati širok raspon metala, pod uvjetom da materijal ima dovoljnu duktilnost da se podvrgne hladnom savijanju bez pucanja i dosljedna mehanička svojstva po širini svitka. Materijali koji se najčešće obrađuju su:

• Pocinčani čelik (vruće i elektro pocinčan): Dominantan materijal za krovne i konstrukcijske profile. Premaz cinka pruža zaštitu od korozije; standardni premazi u rasponu od Z100 do Z275 g/m². Debljina za krovne primjene je obično 0,25–1,2 mm; strukturni profili koriste 1,0–4,0 mm.
• Prethodno obojeni čelik (PPGI/PPGL): Pocinčani čelik s tvornički nanesenim organskim premazom (poliester, PVDF ili SMP) na jednoj ili obje strane. Prethodno obojana zavojnica eliminira potrebu za bojanjem nakon oblikovanja i standardni je materijal za krovove u boji i arhitektonske obloge. Sustav boje mora biti dovoljno fleksibilan da izdrži deformaciju savijanja bez pucanja ili ljuštenja.
• Aluminij: Koristi se tamo gdje su mala težina i prirodna otpornost na koroziju prioriteti. Aluminijske legure 1100, 3003 i 5052 uobičajene su u primjenama za krovove i obloge. Aluminij zahtijeva modificiranu geometriju valjka i smanjenu brzinu linije u usporedbi s čelikom zbog svojih različitih karakteristika opruge.
• Nehrđajući čelik: Koristi se za higijenska, kemijski otporna ili visoko korozivna okruženja. Nehrđajući čelik brzo stvrdnjava tijekom oblikovanja, zahtijevajući više stanica za oblikovanje i robusniji alat od mekog čelika jednake debljine.
• Bakar i cink: Koristi se u vrhunskim arhitektonskim krovovima i oblogama. Ovi su materijali mekši i zahtijevaju pažljivo rukovanje kako bi se izbjeglo oštećenje površine od valjaka — završna obrada površine valjka i kontaktni pritisak su kritični.
• Čelik visoke čvrstoće (HSS / AHSS): Sve se više koristi za konstrukcijske dijelove i automobilske profile gdje je omjer čvrstoće i težine kritičan. Čelici visoke čvrstoće zahtijevaju znatno veću silu oblikovanja i više stanica za upravljanje opružnim povratom, a stope trošenja alata veće su nego kod mekog čelika.

Ključne specifikacije koje treba procijeniti pri odabiru stroja za oblikovanje valjaka

Kupnja stroja za valjanje limova značajna je kapitalna investicija. Ocjenjivanje sljedećih specifikacija osigurava da je stroj usklađen s trenutnim zahtjevima proizvodnje i predvidivim budućim potrebama.

1. Raspon debljine materijala: Potvrdite da kapacitet stroja za oblikovanje pokriva cijeli niz veličina materijala koje namjeravate koristiti, uključujući sva buduća proširenja. Stroj za čelik od 0,3–1,0 mm ne može se gurnuti na 1,5 mm bez oštećenja alata i osovina.
2. Širina profila i širina trake: Maksimalna širina zavojnice i širina oblikovanja stroja moraju se prilagoditi najširem profilu u vašem proizvodnom asortimanu, s dopuštenjem za rubove gdje je to moguće.
3. Broj stanica za oblikovanje: Mora biti dovoljan za složenost profila i granicu tečenja materijala. Alati s nedostatkom snage s premalo stanica proizvode opružni povrat, grešku u dimenzijama i označavanje površine.
4. Brzina linije: Izraženo u metrima u minuti. Veća brzina povećava propusnost, ali zahtijeva robusnije sustave za odsijecanje, bolju kontrolu trake i preciznije uvlačenje zavojnica. Provjerite je li nazivna brzina moguća pri projektiranoj debljini materijala, a ne samo pri minimalnoj širini.
5. Pogonski sustav: Postolja na lančani pogon su isplativa i robusna, ali nude manje preciznu kontrolu brzine od pojedinačnih postolja na servo pogon. Moderne brze i višeprofilne linije sve više koriste servo pogone za svaki stalak, omogućujući digitalnu kontrolu parametara oblikovanja.
6. Materijal alata i tvrdoća: Alati za oblikovanje valjaka obično se izrađuju od alatnog čelika D2 ili Cr12MoV, toplinski obrađenog na 58–62 HRC. Veća tvrdoća produljuje vijek trajanja alata, ali povećava krtost — točna specifikacija ovisi o vrsti materijala i obujmu proizvodnje.
7. Kontrolni sustav: Moderne linije za oblikovanje valjaka koriste upravljanje temeljeno na PLC-u s HMI sučeljima s dodirnim zaslonom, upravljanje rezom na temelju duljine putem kodera i bilježenje proizvodnih podataka. Provjerite kompatibilnost sa standardima napajanja vašeg objekta i dostupnom razinom vještina operatera.
8. Postprodajna podrška i dostupnost rezervnih dijelova: Alati, ležajevi, osovine i oštrice za rezanje su potrošni dijelovi koji zahtijevaju povremenu zamjenu. Potvrdite da proizvođač ili njegov lokalni predstavnik ima zalihe kritičnih rezervnih dijelova i može pružiti tehničku podršku unutar prihvatljivog vremena odgovora.

Prednosti valjanja u odnosu na alternativne postupke oblikovanja metala

Valjanje se natječe s kočenjem preše, ekstruzijom i štancanjem za proizvodnju oblikovanih metalnih profila. Njegove prednosti postaju odlučujuće u specifičnim scenarijima proizvodnje:

• Učinkovitost proizvodnje velike količine: Jednom postavljena, linija za oblikovanje valjaka kontinuirano proizvodi gotove profile uz minimalan rad. Troškovi proizvodnje po jedinici brzo opadaju s volumenom na način na koji se savijanje preše — koje zahtijeva individualno rukovanje svakim komadom — ne može mjeriti.
• Neograničena dužina profila: Valjanjem se proizvode profili bilo koje duljine ograničeni samo dovodom zavojnice, dok je kočenje preše ograničeno duljinom preše i kapacitetom rukovanja. Ovo je kritično za krovne i strukturalne primjene koje zahtijevaju ploče ili dijelove duže od 6-8 metara.
• Vrhunska završna obrada površine: Proces hladnog oblikovanja i kontrolirani kontakt s valjkom čuvaju prethodno obojene i polirane površine bolje od procesa štancanja ili vrućeg oblikovanja, čineći oblikovanje valjka metodom izbora za gotove materijale.
• Dosljedna dopuštena odstupanja u mjerilu: Fiksna geometrija alata proizvodi isti poprečni presjek tijekom cijele proizvodne serije, postižući dosljednost dimenzija koju operacije ručne preše ne mogu pouzdano replicirati na tisuće komada.
• Integracija sekundarnih operacija: Probijanje, utiskivanje, urezivanje i rezanje mogu se integrirati u jednu liniju za oblikovanje valjaka, eliminirajući sekundarno rukovanje i smanjujući ukupno vrijeme proizvodnje i troškove rada.
